ミニショベルにもi-Constructionを
ついにミニショベルにもi-Constructionが必要な時代を迎えました。
クボタのミニバックホーとトプコン社 杭ナビを活用したパッケージがデビュー。
小規模土工現場でも、生産性を大きく向上させます。

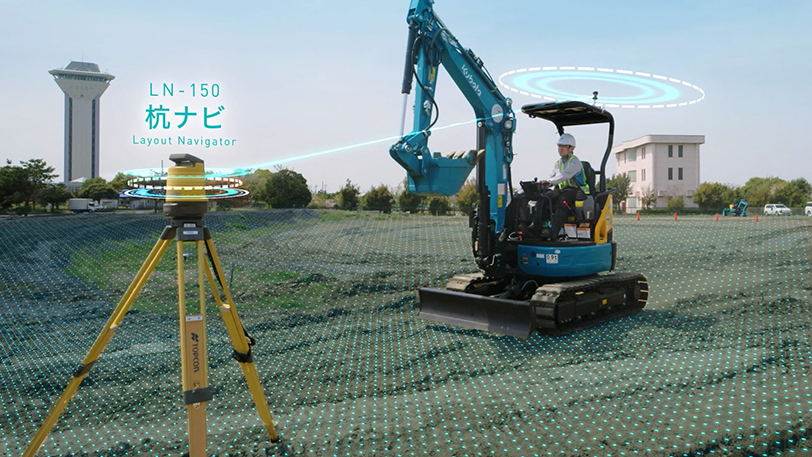

トプコン社 杭ナビを活用した3Dマシンガイダンスシステム
- トータルステーション（TS）方式の測量機 杭ナビ（LN150）を活用し高精度な3Dマシンガイダンスを実現しました。

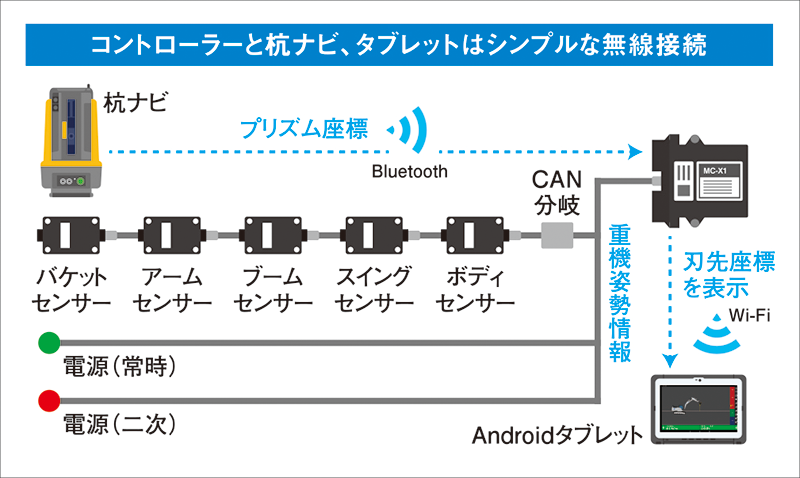

- 杭ナビが算出したプリズム座標とIMUセンサーが検出した重機姿勢情報を統合し刃先座標を計算します。

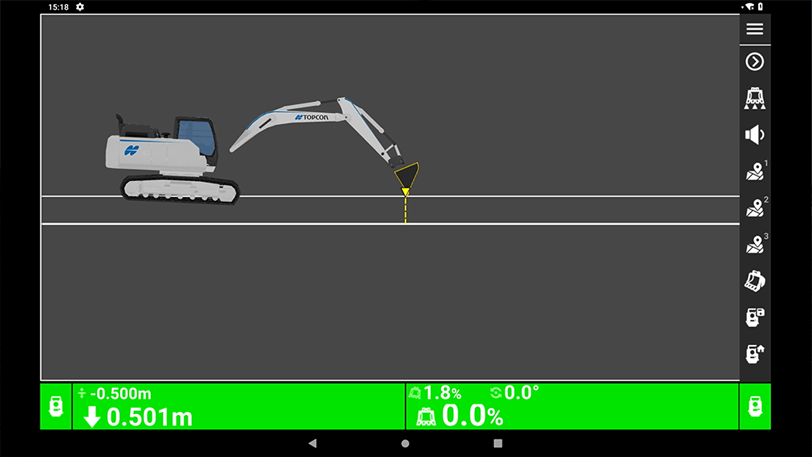

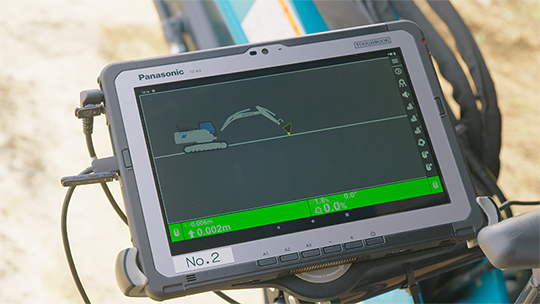

- 無線通信で接続されたタブレットに必要情報を表示し、施工をサポートします。
- 3D設計データをタブレットに取り込み、設計データを表示させます。
ICT-Navigator Package 概要

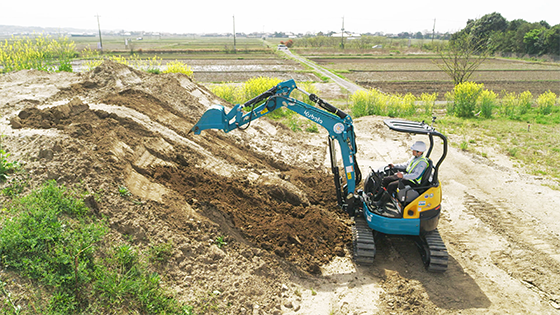

現場で簡易設計データの作成が可能
あらかじめ準備していた3D設計図と異なる作業を行いたい場合、その場で簡易設計データを作成することが可能です。
クボタ ICT-Navigator Packageの特長
-

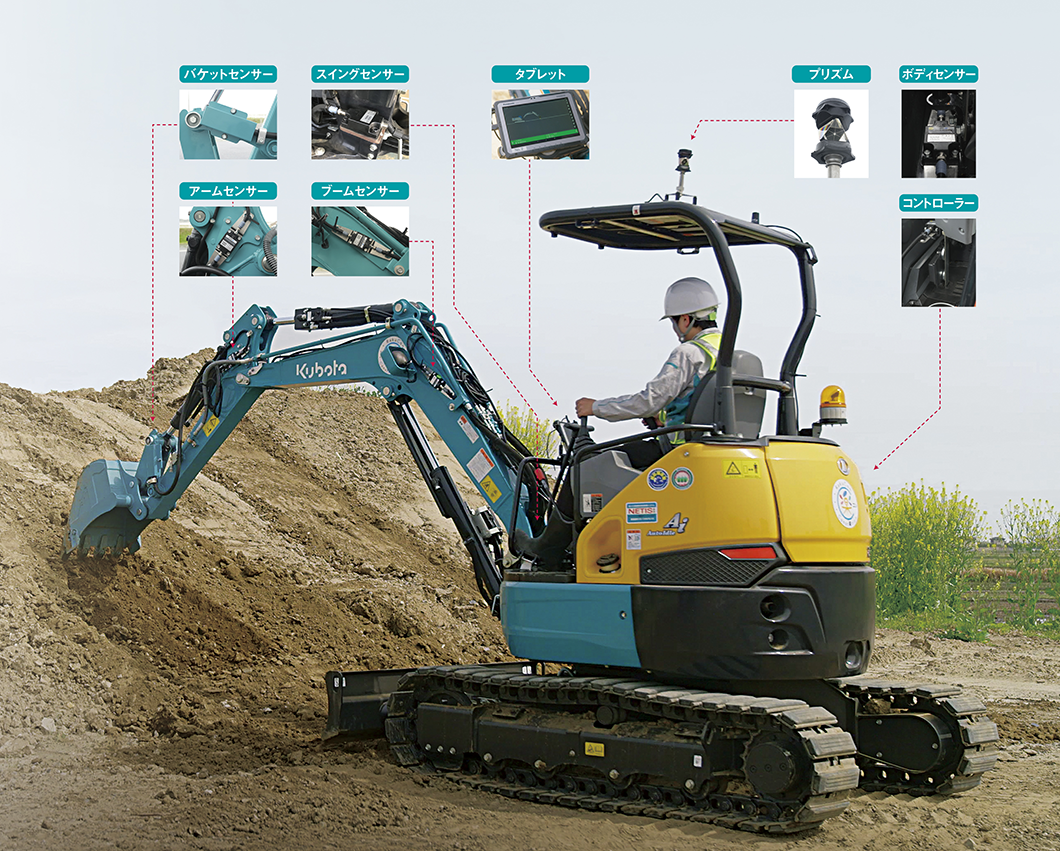

センサー、コントローラー等を車両に取り付けた状態で出荷します。
配線等はミニショベルに適した取り付けを実現しております。 -

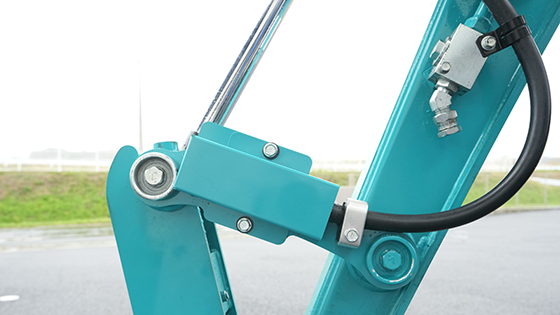

汚れの付きやすいバケットセンサー部分にはカバーを装着します。
-
マシンガイダンスシステムに関する導入後の追加料金はありません。※年1回の検査は除きます
-
クボタとトプコングループでお客様をしっかりとサポートいたします。

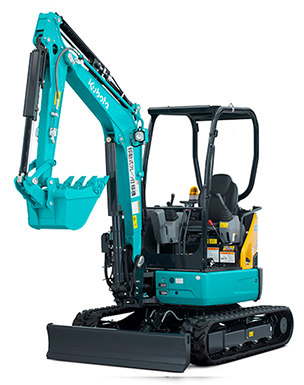

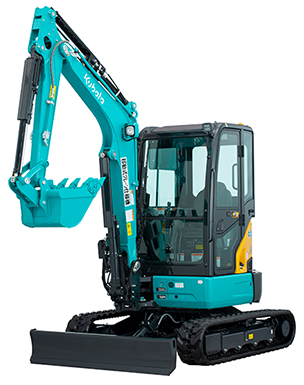

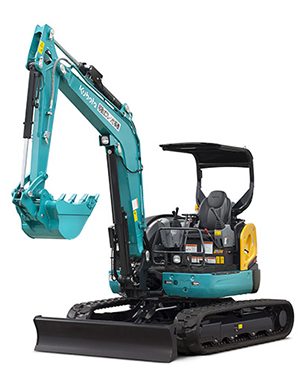

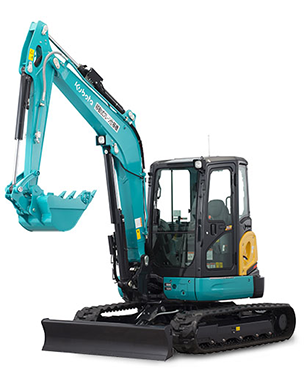

対応機種
-
U30-6α
-
U35-6α
-
U40-6E
-
U55-6E
レイアウトナビゲーター杭ナビ LN150
施工前の測量でも活躍
- 杭ナビショベルとしての機械施工だけでなく杭ナビ単体での現場測量も可能
- アンドロイド端末の使用によりワンマン測量が可能
- 広範囲の測量が可能 測定可能距離(130m)
- タブレットやスマホで簡単操作
- 三脚を設置後自動で据え付けが行われる（自動正準）
- 位置出し測量の時間が飛躍的に短縮
